BDKJ-LC-II型电力滤波补偿装置
 |
BDKJ-LC-II型滤波补偿装置采用80C196单片机为核心的微电脑动态滤波补偿控制器，主回路采用高性能接触器投切滤波补偿支路的控制方式，根据用户系统无功功率、功率因数、谐波等综合判断自动投切。滤波支路由专业设计制造的滤波电抗器、滤波电容器、滤波电阻器件组成，就地进行滤波补偿，抑制特定频率的谐波，补偿无功功率，提高功率因数。设备可靠性高、维护量小、经久耐用。能在外部故障或停电时自动退出工作，送电后自动恢复运行，无需人为干预。
应用领域
BDKJ-LC-II型电力滤波补偿装置主要适用于用电环境含有谐波，用户整体负荷变化平稳，需要抑制谐波补偿无功功率，提高功率因数的用户。例如：金属冶炼厂、轧钢厂（冷轧）、塑胶制品厂、金属制品厂、电镀厂、制管厂、化工厂、锯片厂、热处理厂、水泥厂、造纸厂、供水厂、盐化工厂、陶瓷厂、板带加工厂等。
主要特点
1、针对用户电力系统无功、谐波情况专业设计制造，抑制高次谐波的同时补偿无功功率。
2、装置投入，受电功率因数提高到0.95以上，谐波得到抑制，使配电网的线损降低、配电变压器的承载效率增加。
3、采用高性能接触器及综合�；た刂葡低惩肚懈�滤波补偿支路，使设备操作简单安全可靠。
4、快速检测用电系统情况，根据系统变化（无功情况、功率因数）自动投切，实时提供所需无功。
5、�；すδ芷肴哂卸搪繁；�、过压�；ぁ⒐鞅；さ�，运行可靠性高。
6、改善冲击负载引起的电流冲击，减少电压波动和抑制电压闪变，提高电压稳定性，改善电压质量。
7、在外部故障或停电时自动退出工作，送电后自动恢复运行。
8、设备技术先进、可靠性高、维护量小、经久耐用。
设备规范
工作电压：220V~1000V （-15%～+10%）
工作频率：工频50Hz （偏差1Hz）
环境温度： -25~+40°C
海拔高度： <=2000m
环境湿度：相对湿度<=85%（25℃）
空气质量：无腐蚀性气体，无导电尘埃，无易燃易爆气体。
订货须知
负荷电力设备及配电母线一次接线图。
负荷电力设备系统状况，如额定电压、电流、容量、功率因数。
谐波含量，如电压谐波含有率、电流谐波含有率、电压波动情况等。
柜体型号、尺寸与颜色。
交货日期
其他要求
产品内部结构图：
|

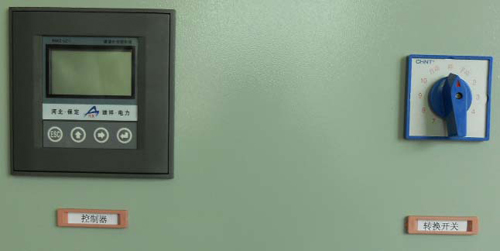

 BDKJ-LC-II型控制电脑 |

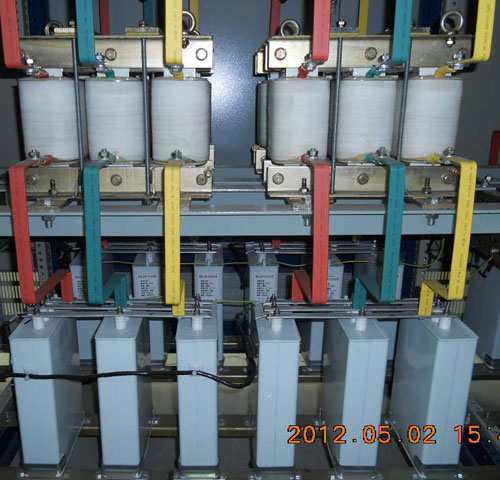

 BDKJ-LC-II型滤波补偿支路图 |
